Почему сгорают выключатели от светодиодной ленты и как этого избежать
LED-лента потребляет мало, но включается резко. В момент запуска блок питания даёт высокий пусковой ток, который бьёт по контактам выключателя. Разбираем, почему так происходит и как защитить систему через модуль защиты, реле или контактор.
пусковой токмодуль защитыконтакторНовосибирск
Пусковой ток
резкий скачок при включении
Модуль защиты
смягчает запуск
Контактор
берёт нагрузку на себя
Светодиодная подсветка давно стала нормой в современных интерьерах. Ниши в потолке, подсветка кухни, гардеробной, ванной, зеркала, полок, стеновых панелей — всё это выглядит красиво, дорого и удобно.
Но есть неприятный момент: иногда после установки LED-ленты выключатель начинает щёлкать, греться, искрить, работать через раз или просто выходит из строя. Особенно обидно, если выключатель дизайнерский: красивый, дорогой, подобранный под интерьер.
Частая причина — не сама лента и не обязательно «плохой выключатель». Проблема может быть в пусковом токе блока питания. В момент включения система кратковременно потребляет ток намного выше рабочего. Для контактов выключателя это маленький электрический удар каждый раз при включении.
Работает спокойно. Включается резко.
Внутри блока питания есть конденсаторы. В момент включения они почти как короткое замыкание — отсюда резкий скачок тока, который чувствуют контакты выключателя.
Простыми словами
Что такое пусковой ток
Пусковой ток — это кратковременный скачок тока в момент включения оборудования. У LED-блоков питания он возникает из-за зарядки внутренних конденсаторов: когда вы нажимаете выключатель, входные элементы блока резко заряжаются, и ток ненадолго становится в разы выше рабочего.
Пусковой ток длится очень коротко
Он может быть в разы выше рабочего тока
Обычный пользователь его не видит
Автомат не всегда на него реагирует
А контакты выключателя чувствуют удар каждый раз
«Лента же всего на 100 Вт» не всегда спасает
Внутри механизма

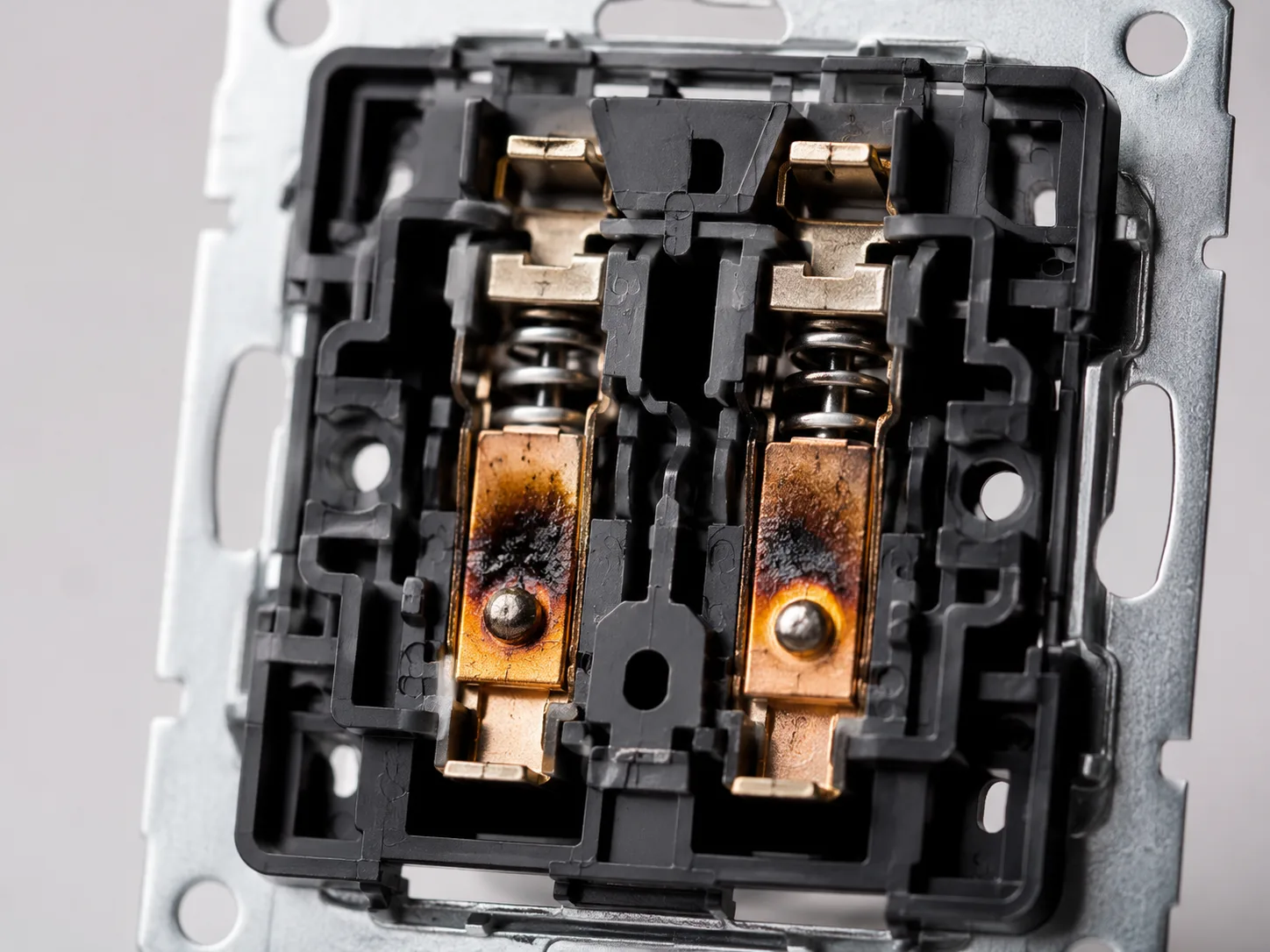

Что происходит внутри выключателя
Когда выключатель напрямую включает блок питания LED-ленты, в момент замыкания контактов через него проходит высокий пусковой ток. Между контактами возникает электрическая дуга.
- обжигает контактные площадки
- оплавляет тонкие металлические элементы
- ускоряет окисление и нагрев
- снижает ресурс механизма
- со временем приводит к поломке
Контакты выключателя — не силовой контактор. Иногда выключатель просто делает работу, для которой его не стоило использовать напрямую.
Тревожные признаки
Симптомы, что схема сделана неудачно
Проблемы с пусковым током проявляются не сразу. Но есть признаки, на которые стоит обратить внимание заранее.
Видна искра
вспышка в момент включения
Греется клавиша
тепло на рамке или механизме
Моргает LED-лента
нестабильный запуск подсветки
Выбивает автомат
срабатывает при включении света
Механизм быстро выходит из строя
нагар, оплавление, замена
Если есть нагрев, треск, запах гари или видимое искрение — это уже не «ну понаблюдаем». Это повод отключить группу света и обратиться к специалисту.
Главная ошибка и решение
Как нельзя и как правильно
Неправильно
Выключатель напрямую включает мощный блок питания
ВыключательБлок питанияLED-лента
Через контакты обычного выключателя проходит весь пусковой ток блока питания. Для длинных лент, нескольких БП и дорогих выключателей это путь к искрению и поломке.
Правильно · рекомендуем
Выключатель управляет модулем защиты или контактором
ВыключательМодуль / контакторБлок питанияLED-лента
Выключатель подаёт только слабый управляющий сигнал. Тяжёлую работу — коммутацию силовой нагрузки — берёт на себя устройство, которое для этого и придумано.
Инженерные решения
Как защитить выключатели и сделать систему надёжной
Для частных интерьеров и дизайнерских выключателей часто подходит модуль защиты контактов. Для мощных систем и нескольких блоков питания — контактор.
Чаще всего подходит
Для интерьеров и дизайнерских выключателей

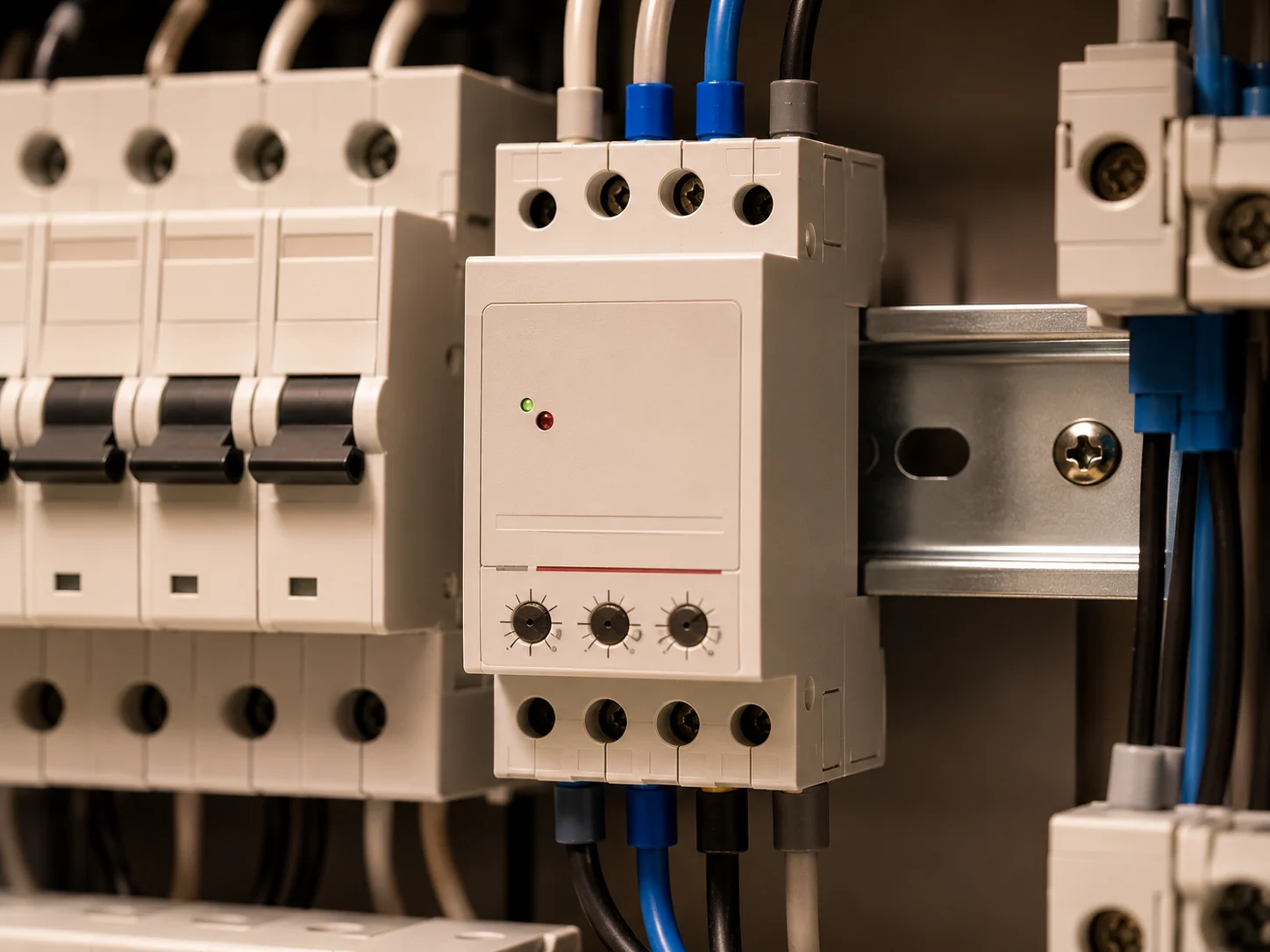

Модуль защиты контактов
Ограничитель пускового тока делает включение мягким. Устанавливается в щит или монтажную зону и не портит вид интерьера.
- снижает нагрузку на контакты
- уменьшает искрение и обгорание
- подходит для LED-блоков питания
- аккуратно прячется в щит
Для мощных систем и нескольких блоков питания

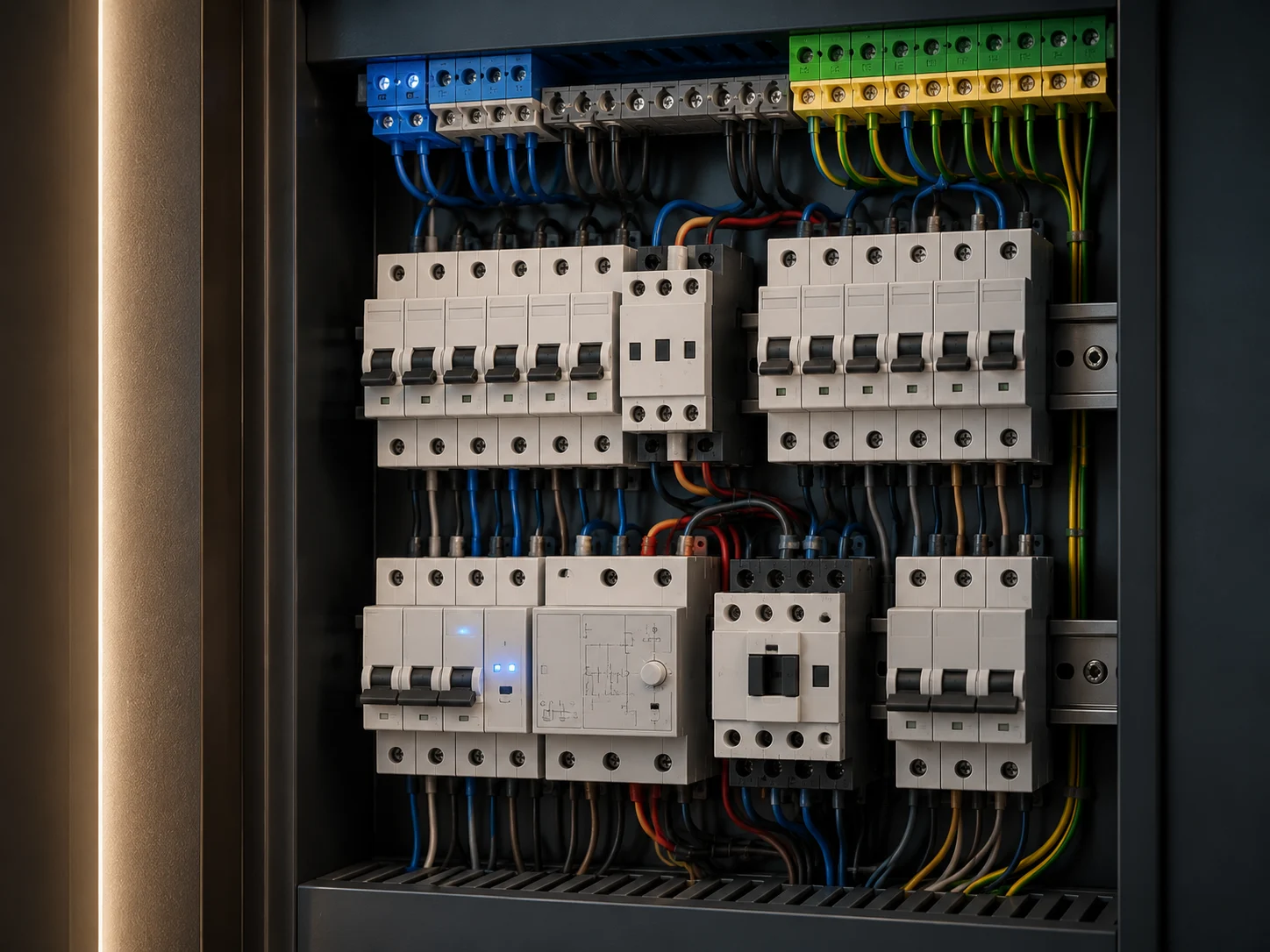

Контактор
Выключатель подаёт только слабый управляющий сигнал, а силовую нагрузку коммутирует контактор — устройство, для этого и созданное.
- разгружает выключатель
- для больших групп освещения
- удобен при нескольких БП
- надёжен в щитовых решениях

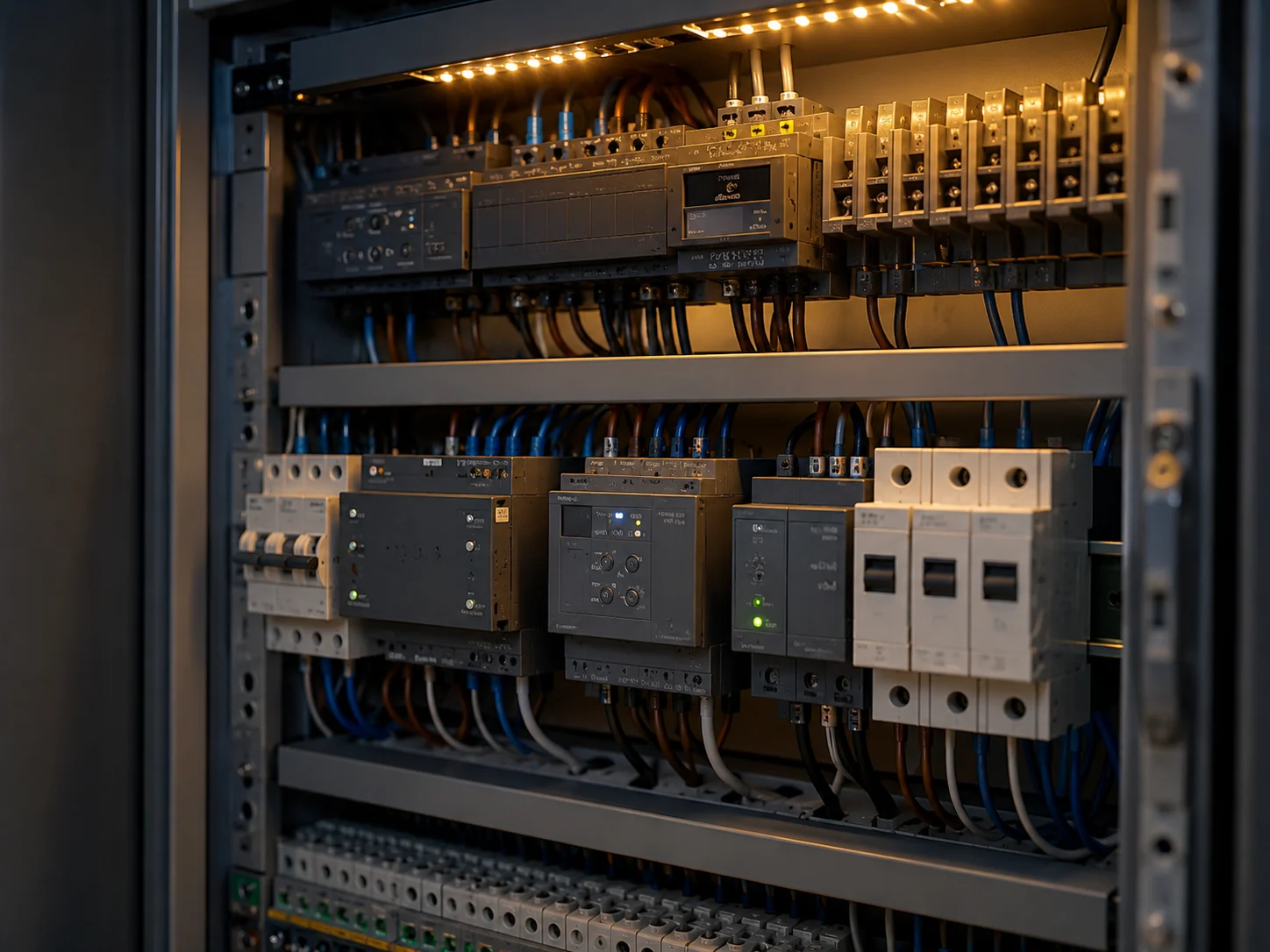

Для автоматики и сценариев
Реле и модули умного дома
Управляющие реле и контроллеры разделяют силовую часть и управление, позволяя строить сценарии света без перегрузки выключателей.
- сценарии и диммирование
- интеграция с умным домом
- гибкое управление группами
- подбор по проекту
Эксплуатация

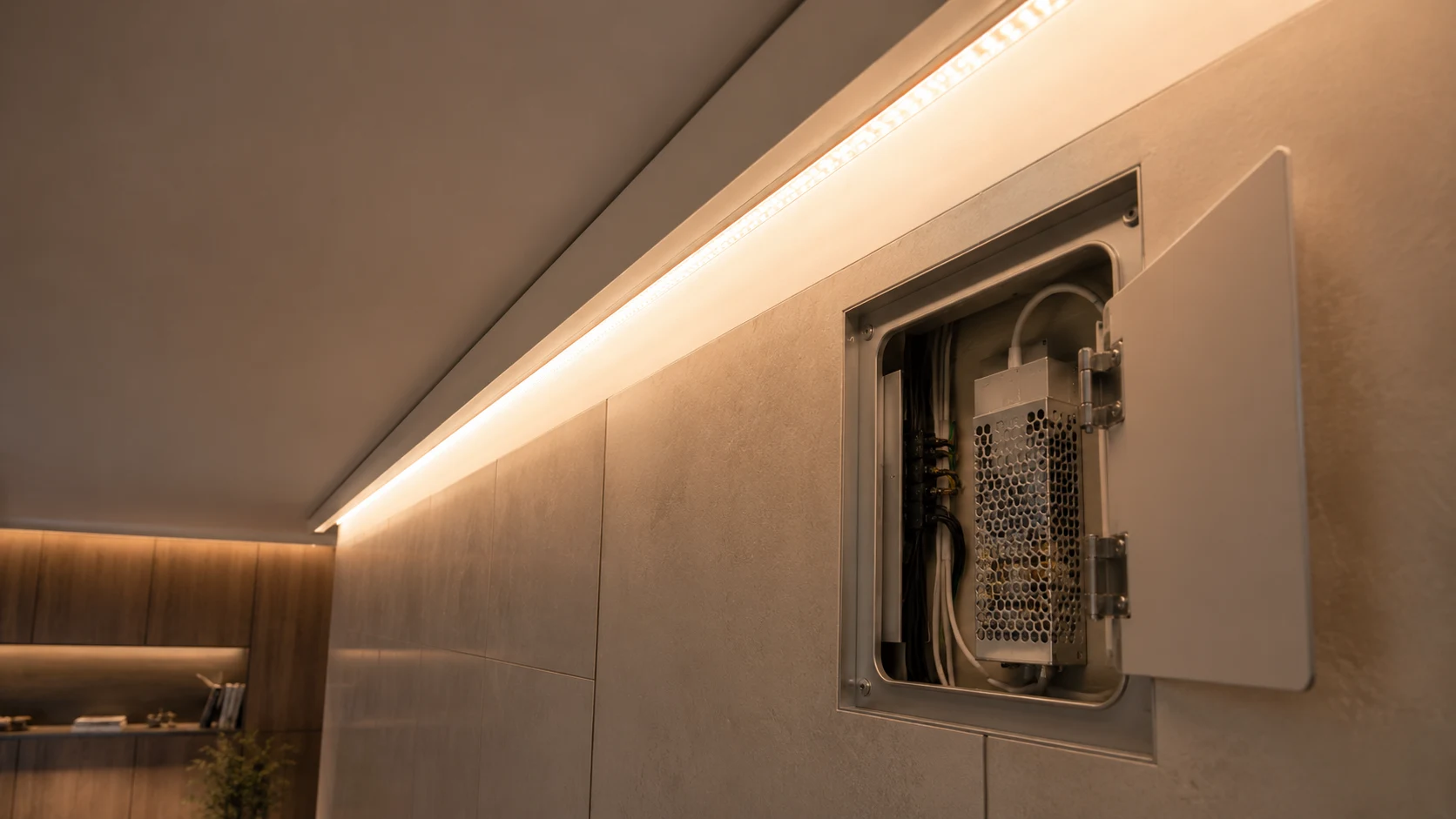

Оставляйте доступ к блоку питания
Очень частая ошибка — спрятать блок питания намертво за потолком или мебелью. Блок питания — не вечный артефакт. Его нужно обслуживать и иногда менять, а значит к нему должен быть доступ: сервисный люк, шкаф, ниша или щит.
- где будут блоки питания и доступ к ним
- какие группы света включаются отдельно
- где разместить реле, контакторы и защиту
- какой запас по мощности нужен блокам питания
Где чаще всего
Зоны, где проблема возникает чаще
Проблема с пусковым током появляется там, где много скрытой подсветки и мощных блоков питания.
Гардеробная
Подсветка гардеробной — это система, а не одна лента
Линейная LED-подсветка секций, полок и зеркала, датчики открытия дверей, подсветка ниш — всё это выглядит дорого и удобно. Но за красивой картинкой стоят несколько блоков питания, которые включаются одновременно и нагружают коммутацию.
- вертикальная подсветка секций и полок
- датчики открытия и ночные сценарии
- несколько блоков питания на одной группе
- доступ к оборудованию для обслуживания
Чем больше скрытой подсветки в мебели, тем важнее заранее развести питание и защитить выключатели от пускового тока.
Самый частый случай
А если поставить просто более мощный выключатель?
Иногда это помогает, но не всегда. Номинал выключателя указывается для определённого типа нагрузки, а импульсные LED-блоки ведут себя не как лампа накаливания. Выключатель на 10 А не обязательно спокойно переживёт регулярные пусковые импульсы.
Правильнее не просто увеличивать номинал, а спроектировать схему так, чтобы выключатель вообще не принимал на себя пусковой ток, а силовая часть была рассчитана на реальную нагрузку с запасом.
Работы с сетью 220 В должен выполнять квалифицированный специалист. Эта статья объясняет принцип, но не является инструкцией для самостоятельного монтажа. Электрика не про героизм — особенно рядом с дорогим ремонтом.
Частые вопросы
Коротко о пусковом токе и выключателях
Почему сгорает выключатель от светодиодной ленты?
Частая причина — пусковой ток блока питания. В момент включения блок питания кратковременно потребляет ток выше рабочего, из-за чего контакты выключателя могут искрить, обгорать, окисляться и со временем выходить из строя.
Можно ли подключать LED-ленту напрямую через обычный выключатель?
Для маломощных простых решений иногда можно. Но для длинных лент, нескольких блоков питания, дорогих выключателей и сложных сценариев лучше использовать модуль защиты контактов, ограничитель пускового тока, реле или контактор.
Что такое пусковой ток?
Пусковой ток — это кратковременный скачок тока в момент включения оборудования. У LED-драйверов и блоков питания он возникает из-за зарядки внутренних конденсаторов.
Зачем нужен модуль защиты контактов?
Модуль защиты контактов снижает ударную нагрузку при включении LED-блоков питания. Он помогает уменьшить искрение, защитить контакты выключателя и продлить срок службы системы управления светом.
Чем контактор отличается от обычного выключателя?
Обычный выключатель устанавливается на стене и удобен для управления светом. Контактор — это силовое устройство, которое берёт на себя коммутацию основной нагрузки. В такой схеме выключатель подаёт только управляющий сигнал, а контактор включает блок питания LED-ленты.
Что делать, если выключатель греется или искрит?
Нужно прекратить эксплуатацию этой группы света и обратиться к специалисту. Нагрев, искрение, треск и запах гари — признаки проблемы в контактах, нагрузке или схеме подключения.
Где лучше размещать блок питания LED-ленты?
Блок питания нужно размещать в доступном месте: в щите, нише, шкафу, сервисном люке или другой зоне обслуживания. Нежелательно замуровывать его без доступа.
Нужно ли учитывать пусковой ток при проектировании освещения?
Да. Особенно если используются мощные LED-ленты, несколько блоков питания, дизайнерские выключатели, диммирование или система умного дома.
